Facebook Messenger + Arduino Intel Galileo 2

Comunicação entre um bot do messenger do Facebook e Arduino.

🤖 Criando o Bot no Facebook Messenger

O Facebook recentemente abriu sua plataforma Messenger para permitir bots para conversar com os usuários através do Facebook Apps e do Facebook Pages.

Você pode ver a [documentação] completa (https://developers.facebook.com/docs/messenger-platform/quickstart).

O Arduino Intel Galileo 2 é a evolução da placa Intel Galileo. É uma placa certificada Arduino. Vamos utiliza-la para receber dados de um servidor da Web e controlar uma lampada.

🙌 Preparando o Bot

Os bots do Messenger usam um servidor web para processar mensagens que recebe e para as mensagens que envia. Neste tutorial utilizares o Heroku rodando uma aplicação NodeJS.

* Construindo o servidor *

Para este projeto utilizaremos o Heroku.

1. Instale o toolbelt Heroku daqui https://toolbelt.heroku.com para comitar, parar e monitorar os apps que você tiver. Registre-se gratuitamente no https://www.heroku.com se você não tiver uma conta ainda.

2. Instale o NodeJS a partir do site oficial https://nodejs.org, este será o ambiente de servidor. Em seguida, abra o Terminal ou linha de comando e verifique se você tem a versão mais recente do NPM, instalando ele novamente:

   sudo npm install npm -g

3. Crie uma nova pasta em algum lugar e vamos criar um novo projeto Node. Pressione Enter para aceitar os padrões, ou preencha como quiser.

   npm init

4. Instale as dependências adicionais do node. O Express é para o servidor, o Request é para o envio de mensagens e body-parser é para processar as mensagens.

   npm install express request body-parser --save

5. Crie um arquivo index.js na pasta e utilize este esqueleto para ele. Vamos começar autenticando o bot.

   ```javascript 'use strict'

   const express = require('express') const bodyParser = require('body-parser') const request = require('request') const app = express()

   app.set('port', (process.env.PORT || 5000))

   // Process application/x-www-form-urlencoded app.use(bodyParser.urlencoded({extended: false}))

   // Process application/json app.use(bodyParser.json())

   // Index Route app.get('/', function (req, res) { res.send('Olá, Eu sou um bot') })

   // para verificacao do Facebook app.get('/webhook/', function (req, res) { if (req.query['hub.verifytoken'] === 'myvoiceismypasswordverify_me') { res.send(req.query['hub.challenge']) } res.send('Error, wrong token') })

   // Spin up the server app.listen(app.get('port'), function() { console.log('running on port', app.get('port')) }) ```

6. Faça um arquivo chamado Procfile e copie isto. O Procfile é assim para o Heroku poder saber que arquivo executar.

   web: node index.js

7. Vamos criar um repositório com Git, adicionar nosso coódigo e em seguida, criar uma nova instância no Heroku e fazer o deploy do nosso código para a nuvem.

   git init git add . git commit --message 'primeiro commit' heroku create git push heroku master

* Setup do Facebook App para o Bot *

1. Criar ou configurar uma Página ou App do Facebook aqui https://developers.facebook.com/apps/

1. No aplicativo vá para a aba Messenger, clique em Configurar webhook. Aqui você vai colocar no URL do seu servidor Heroku (que foi gerada anteriormente no commit) e o token. Certifique-se de verificar todos os campos.

1. Você vai precisar agora de um token de página do Facebook. Obtenha um e salve em algum lugar.

1. Volte para o Terminal e digite este comando para ativar o aplicativo Facebbook para enviar mensagens. Lembre-se de usar o token de pagina solicitado no passo anterior.

   bash curl -X POST "https://graph.facebook.com/v2.6/me/subscribed_apps?access_token=<PAGE_ACCESS_TOKEN>"

Setup do bot

Agora que o Facebook e o Heroku podem falar um com o outro podemos escrever o código básico do bot.

1. Adicione um ponto final API para index.js para processar mensagens. Lembre-se de incluir também o token de página que tinhamos pegado antes.

   ```javascript app.post('/webhook/', function (req, res) { let messagingevents = req.body.entry[0].messaging for (let i = 0; i < messagingevents.length; i++) { let event = req.body.entry[0].messaging[i] let sender = event.sender.id if (event.message && event.message.text) { let text = event.message.text sendTextMessage(sender, "Texto recebido foi: " + text.substring(0, 200)) } } res.sendStatus(200) })

   const token = "" ```

2. Adicione a função para replicar as mensagens

   javascript function sendTextMessage(sender, text) { let messageData = { text:text } request({ url: 'https://graph.facebook.com/v2.6/me/messages', qs: {access_token:token}, method: 'POST', json: { recipient: {id:sender}, message: messageData, } }, function(error, response, body) { if (error) { console.log('Error sending messages: ', error) } else if (response.body.error) { console.log('Error: ', response.body.error) } }) }

3. Comitar o código novamente e dar push para Heroku

   git add . git commit -m 'updated the bot to speak' git push heroku master

4. Vá para a página do Facebook e clique na mensagem para começar a conversar!

Receptando algumas palavras e interagindo

Filtrando comandos

Como o sistema se comunida através do webhook, vamos alterar nossas função para lidar com duas entradas: ligar e desligar

(bem porco, aqui poderiamos utilizar IA, um processador de linguagem natural ou qualquer tecnologia mais robusta para interpretar as mensagens).

```javascript app.post('/webhook/', function (req, res) { let messagingevents = req.body.entry[0].messaging for (let i = 0; i < messagingevents.length; i++) { let event = req.body.entry[0].messaging[i] let sender = event.sender.id if (event.message && event.message.text) { let text = event.message.text

        if(text == "ligar"){
            sendStatus("on")
            sendTextMessage(sender, "Ligando a lampada 💡💡")
            lampadaLigada = true;
            sendJsonData(req, res, lampadaLigada)
            return res.send({"status": "on"});
        }
        else if(text == "desligar"){
            sendStatus("off")
            sendTextMessage(sender, "Desligando a lampada 🔌")
            lampadaLigada = false;
            sendJsonData(req, res, lampadaLigada)
            return res.send({"status": "off"});
        }
        else if(text == "status") {
            sendTextMessage(sender, "Estado da lampada:" + lampadaLigada)
        }
        else {
            sendTextMessage(sender, "Você me disse " + text.substring(0, 200) + " " + "... hmm, não entendi...")
        }
    }
}
res.sendStatus(200)

}) ```

Configurando nosso sistema de controle da lampada (Intel Galieo)

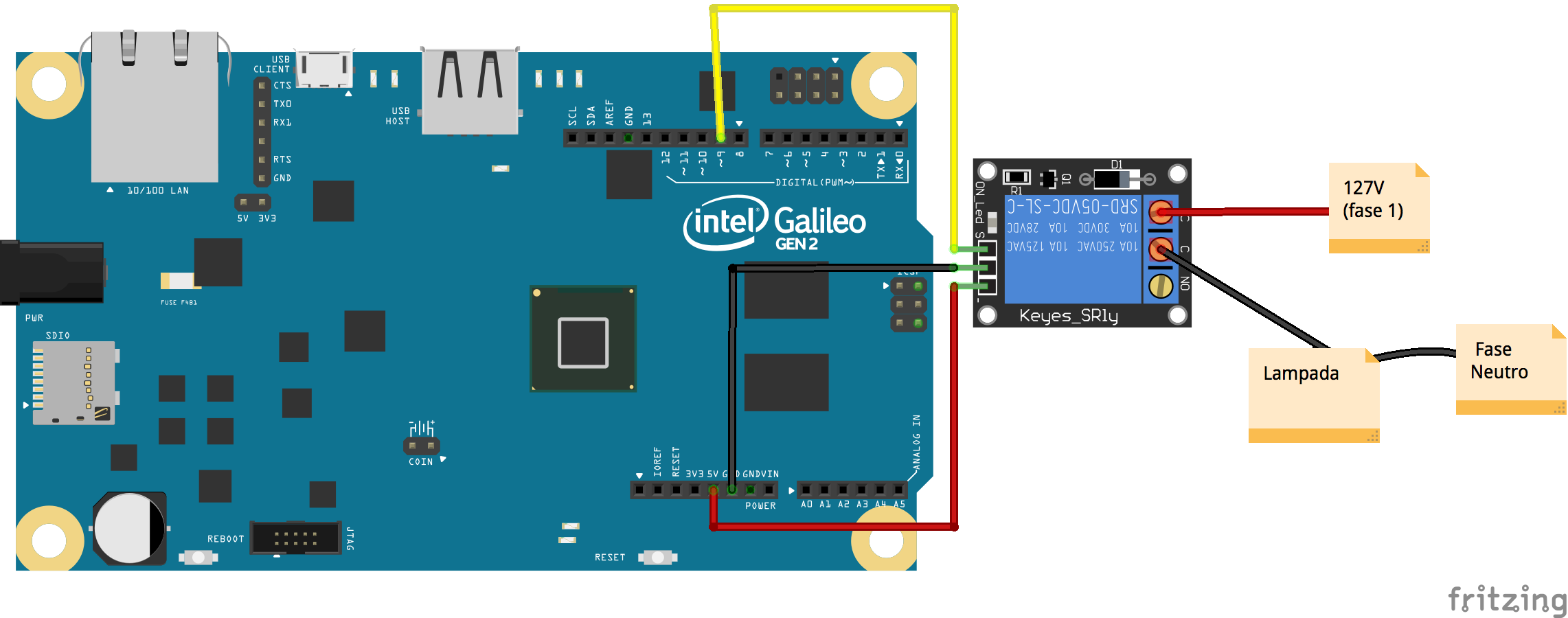

Esquema elétrico

*Atenção: este circuito vai ser alimentado por uma tensão elétrica de 127v ou 220v.

Pino 9 - Sinal do Rele GND VCC

### Pulling do Arduino no serviço Web

```arduino byte mac[] = { 0x98, 0x4F, 0xEE, 0x05, 0x44, 0x9B };

void setup() { if (Ethernet.begin(mac) == 0) { Serial.println("Failed to configure Ethernet using DHCP"); } Ethernet.begin(mac, ip); Serial.begin(9600); system("telnetd -l /bin/sh"); //Start the telnet server on Galileo system("ifconfig eth0 10.1.102.33 netmask 255.255.255.0 up"); system("route add default gw 10.1.102.254 eth0"); system("echo 'nameserver 192.168.60.81' > /etc/resolv.conf"); while (!Serial) { ; } delay(3000); Serial.println("connecting"); Serial.println(client); delay(3000);

if (client.connect(server, 80)) { Serial.println("connected"); // Make a HTTP request: client.println("GET / HTTP/1.0"); //client.println(); httpRequest(); } else { // if you didn’t get a connection to the server: Serial.println("connection failed"); } }

void httpRequest() { // Encerra todas conexoes para um novo request client.stop();

// Se conectou com sucesso if (client.connect(server, 80)) { //Serial.println("conectandoooo..."); // mandando aquele GET client.println("GET / HTTP/1.1"); client.println("Host: lampada-fiap.herokuapp.com"); client.println("User-Agent: arduino-ethernet"); client.println("Connection: close"); client.println();

// Pra saber quanto tempo levou
lastConnectionTime = millis();

} else { // Se der merda Serial.println("connection failed"); } } ```
